引言

在物料利用方面，來自鋼鐵生產工序的固廢是一種有價二次資源。在歐盟，為了實現物料回收、循環經濟，業內一直在開發相關技術用以處理這些固廢。通過提升副產品回收效率，減少對一次資源（原材料和能源）的需求，縮減填埋規模，最大的收益就是節省經濟成本，實現鋼鐵工業可持續發展。本文回顧了歐盟鋼鐵工業處理和利用固廢的現狀，重點關注了粉塵和污泥，并對歐盟現有大型固廢處理技術進行了介紹。另外，對有關固廢利用的泛歐洲研究項目也進行了描述。最后，在物料靈活性和成分等方面，對現有的固廢處理工藝進行了對比評估。

歐洲鋼鐵工業

粉塵和污泥的工業處理技術

歐盟鋼鐵工業固廢處理技術進展（上）

本文對奧鋼聯鋼鐵公司和瑞典鋼鐵公司（SSAB）在粉塵和污泥方面的工業處理技術進行了介紹，這兩家企業不僅在固廢處理和利用方面做了很多努力，而且在歐盟鋼鐵工業的資源利用程度最高。另一方面，對歐盟現行工業規模處理的技術進行了闡述，同時介紹了歐盟正在全面開發的、尚未實際應用的回收技術。

表1 總結了奧鋼聯鋼鐵公司林茨廠所實施的固廢利用情況。2017 年該廠通過高爐-轉爐工藝路線生產了580 萬噸粗鋼。根據操作要求，該廠采用位于美國科珀斯克里斯蒂的奧鋼聯MIDREX^？ 工廠生產的熱壓塊（HBI）來生產鐵水，綜合考慮所有現場和場外的固廢利用方式，奧鋼聯鋼鐵公司在2017財年的資源利用程度為89.3%。

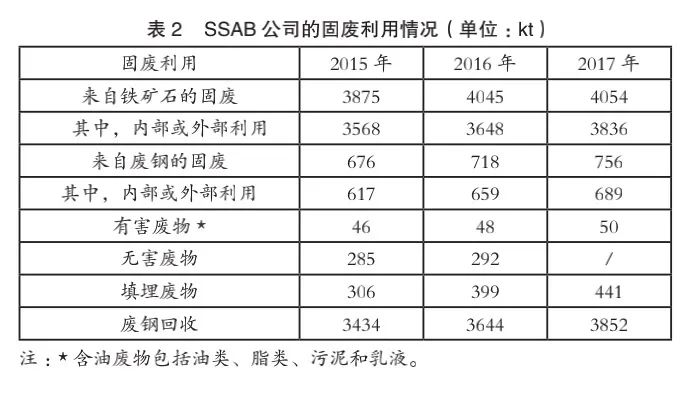

SSAB 公司在瑞典、芬蘭和美國都設有鋼鐵廠，2017年的粗鋼總產量為880 萬噸，其中美國鋼鐵廠通過廢鋼回收利用，實現粗鋼產量240 萬噸；在瑞典和芬蘭的分廠共有20%的粗鋼采用廢鋼生產。表2 總結了SSAB 公司的固廢利用情況。約95%的礦石煉鋼所產固廢和91%的廢鋼煉鋼所產固廢分別在內部和外部得到利用。

01

OxyCup 豎爐

德國蒂森克虜伯與庫特納公司聯合開發了OxyCup^？熔融還原工藝，這是一種基于自還原含碳?jí)簤K生產鐵水的豎爐技術。一座示范工廠建于德國杜伊斯堡的蒂森克虜伯歐洲鋼鐵公司。含碳?jí)簤K含有焦粉、黏合劑（約10wt%水泥）、冶金副產物，如來自高爐和轉爐煤氣的粉塵和污泥、油膩軋鋼氧化鐵皮污泥以及來自生鐵脫硫階段的磁性固廢。為了使自還原含碳?jí)簤K硬化，在冷黏結壓塊處理之后儲存5天。

OxyCup^？ 工廠的中心部位是一座圓頂豎爐。爐缸直徑2.6m，軸高8.8m（從風口帶到頂部），工作容積為65m3。自還原含碳?jí)簤K與焦炭和添加劑（熔劑）一道裝入豎爐。每生產1t 鐵水需要170-200kg 焦炭。為了產生還原氣體，注入最大溫度650℃、壓力400mbar 的熱風，穿過8 個風口的總流速約為30000m3/h。風口帶附近的碳轉變?yōu)橐谎趸肌囟冉咏畲笾?200 ℃。此外，通過風口注入了3500m3/h 純氧。鐵氧化物的直接還原始于900℃，在1400℃全部完成，20min 后形成海綿鐵，隨后在爐缸中熔化。最終產物是碳含量約4wt%的鐵水，而爐渣則通過爐底的出鐵口連續離開熔爐，流向后續的虹吸系統。鐵水和爐渣因密度差而分離，最終被轉移到魚雷罐中。

爐頂煤氣溫度約為230-300℃，采用洗滌器進行處理，而來自含碳?jí)簤K的鋅和堿等成分經過揮發，富集于濾餅中，隨后進行外部處理。在杜伊斯堡的蒂森克虜伯工廠，每年生產鐵水約16.5 萬噸，產生固廢17.6 萬噸，鐵水生產率約為35-65t/h，爐渣生產率約為15-30t/h。每天共計回收500t含鐵粉塵和污泥。此外，在歐盟地區以外也有OxyCup^？工廠，這是由原新日鐵住金公司和JFE 鋼鐵公司設立的，均采用了廢鋼熔化技術，日均鐵水產量分別為1350t 和2400t。

02

DK 工藝

德國DKRecycling&Roheisen股份有限公司開發了一種名為“DK”的工藝，用以回收富鋅冶金固廢（平均鋅含量為3wt%，最高為10wt%）生產生鐵。DK工藝是基于傳統鋼鐵廠的概念（包含燒結廠和高爐煉鐵廠）而建立的，此外，還采用了一種鋅精礦生產專用物料。該工藝在原材料的質量上不同于傳統的煉鐵工藝，采用了不同的預處理方式。DK工藝采用的物料是來自高爐和轉爐的粉塵和污泥、軋鋼氧化鐵皮以及其他富鐵固廢。DK工藝的含鐵廢物年均回收量為34-46萬噸，最大回收能力可達50萬噸。利用這些固廢可生產不同等級的生鐵，2017年的總產量為25.9萬噸。物料處理始于燒結階段（燒結生產率約為64t/h）。副產物與石灰石和焦粉混合，放入帶式燒結機。燒結尾氣采用靜電除塵器及洗滌系統（注入石灰乳和褐煤焦粉用以去除二氧化硫、二噁英和呋喃），袋式過濾器從凈化氣體中分離出固體殘?jiān)?/p>

燒結礦與作為還原劑的外購焦炭一起投入高爐生產生鐵。每生產1t生鐵約需要700-720kg還原劑，不過，還需要輔助還原劑用于部分替代焦炭，如重油。DK 工藝擁有兩座高爐（3 號高爐的工作容積為580m3，爐缸直徑5.5m；4 號高爐的工作容積為460m3，爐缸直徑4.5m），日均鐵水總產量為1500t。通常，一座高爐在運行，另一座處于備用狀態。高爐生產的鐵水在澆鑄機中形成8-10kg的生鐵塊（DK工藝的第一種產品），隨即出售給全球的鑄造廠。含有氧化鋅的高爐煤氣分兩步凈化：粗粒級除塵器和細粒級洗滌器。高爐渣在渣坑中冷卻至室溫。這一冷卻步驟產生了一種類似天然石料的產物，可用于建筑行業。

 如前所述，DK工藝使用的原材料鋅含量很高，相當于向高爐的每噸鐵水中投入38kg鋅。這是遠遠高于高爐工藝每噸鐵水0.02-0.2kg鋅的水平。來自高爐煤氣凈化第二步驟的污泥在濃縮機中被收集回收，作為鋅精礦（鋅含量為65wt%-68wt%）出售于鋅工業，這就是DK工藝的第二種產品。DK工藝的經濟效益就是縮減了填埋規模，同時通過向鑄造工業出售生鐵，向鋅工業出售鋅精礦，從而盈利。經過DK工藝之后，僅有1%的回收冶金副產物需要進行填埋處理，這一部分主要是源自燒結尾氣處理后的固體殘?jiān)Ｉ鲜鰢婌F吸收器和褐煤焦炭加料系統去除了重金屬和來自尾氣的二噁英和呋喃等有機化合物。

03

Befesa Waelz （百菲薩 威爾茲）工藝

西班牙百菲薩股份有限公司是一家全球知名企業，致力于鋼鐵和鍍鋅行業的副產品回收以及鋁或含鋁固廢的回收。歷經數十年，Waelz技術一直用于高含量鋅（大于20wt%）金屬殘?jiān)奶幚怼?006年百菲薩公司從位于德國杜伊斯堡的BUSBerzeliusUmwelt  ServiceGmbH接管了Waelz技術。百菲薩處理的主要部分就是所謂的“SDHLWaelz”工藝，以發明者Saage、Dittrich、Hasche、Langbein的姓名首字母命名，同時也是對Waelz工藝的進一步改良，能耗更低、減少了熔劑用量和二氧化碳排放量。該固廢處理工藝可以分為：分段運輸、原料的制備和裝料、Waelz窯爐內火法冶金工藝、尾氣處理。

在SDHLWaelz工藝中，將鋼鐵廠粉塵、各種含鋅固廢以及焦炭和爐渣進行混合并粒化成微顆粒。將鋼鐵廠固廢與既定量的還原劑和造渣劑進行混合，以確保穩定操作、Waelz氧化物的鋅產出量高，從而獲得良好的爐渣質量。火法冶金工藝在Waelz管式爐中進行，爐長通常為40-65m，直徑約為3-4.5m。由于輕微傾斜和移動（每分鐘1.2轉），連續裝料的微顆粒穿過窯爐，停留時間為4-6h。穿過窯爐的氣相與固體散料的當前方向相反。

向爐內裝料后，物料被加熱，通過逆流式熱爐煤氣蒸發水分，爐內中間區域，金屬化合物的還原始于1100-1200℃。含有還原劑碳的投料混合物與氧氣反應，形成二氧化碳，隨即與剩余的固體碳發生反應，形成一氧化碳。一氧化碳同時還原鋅化合物（主要是氧化鋅）和鉛及鐵的氧化物。由于工藝條件即金屬化合物的高溫和足夠高的蒸汽壓力，鋅、鉛、氯化物和堿從固態有選擇性地蒸發至氣相，而鐵仍然留在固態床上。氣相中，金屬鋅蒸氣再次被氧化，形成氧化鋅。基于逆流原理，由于爐內氣氛存在足量的氧氣，這一過程很容易發生。

由于向爐底床注入了空氣，大多數被還原的鐵又被氧化（FeO）。來自放熱鐵氧化反應的能量用于加熱空氣以及還原區的吸熱化學過程。富含煤氣的粗大金屬氧化物留在爐內的前側（進料口區域），并被運往產品回收凈化的多級廢氣處理。煤氣被冷卻，Waelz氧化物存放在過濾器中，然后輸送到筒倉中進行中間儲存。在隨后的凈化步驟中，二噁英、呋喃、水銀和鎘通過吸收（干基吸附系統）后去除，凈化后的尾氣最終通過煙囪向大氣排放。根據SDHLWaelz工藝物料平衡的桑基圖（基于每噸生鐵的投料量）顯示，Waelz氧化物和Waelz爐渣由外部公司作為可售產品進行利用。

為了在鋅工業有效利用Waelz氧化物產品，就必須降低鹵族元素含量，同時提升鋅含量，Waelz氧化物經過二級或三級逆流洗滌器處理。這可以去除多于90%的鹵族元素和堿。在最終洗滌的Waelz氧化物中，鋅含量為70wt%。Waelz爐渣可以用作填埋場的道路建造材料。Waelz工藝的一大缺點就是鐵被束縛在爐渣中，不能被回收和進一步利用。BefesaWaelz爐的年產能為95.5萬噸。2015年處理了580253t粗鋼粉塵，其中，出售了199534tWaelz氧化物，相當于134134t鋅。此外，還處理了93870t不銹鋼粉塵。
